Пункты распределительные ПР-11 (ПР85 и ПР88)

Пункты распределительные ПР85 предназначены для ввода и распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Пункты распределительные ПР88 предназначены для ввода, учета и распределения электрической энергии.

ПР85 и ПР88 устанавливаются в трехфазных сетях напряжения 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью.

ПР85 и ПР88 изготавливаются:

  • с трехполюсными и однополюсными автоматическими выключателями;
  • с трехфазными и однофазными счетчиками;
  • с устройствами защитного отключения (УЗО).

Основные параметры и характеристики (таблица 1)

Наименование показателя Значение ПР85 Значение ПР88
Номинальное напряжение, В 380 380
Номинальная частота, Гц 50 50
Номинальный ток аппаратов ввода, А, не более1 630 250
Номинальный ток аппаратов распределения, А, не более1 250 63
Номинальный ударный ток к.з. на шинах, кА при Iн шкафа до 250А 10 10
Номинальный ударный ток к.з. на шинах, кА при Iн шкафа до 630А 40 40
Номинальный режим работы Продолжительный Продолжительный
Исполнение по способу установки Навесное, утопленное, напольное Навесное, утопленное
Степень защиты оболочек по ГОСТ 14254-96 IP21, IP54 IP21, IP54
Масса, кг (не более) 100 100
Срок службы, лет (не менее) 25 25

1 – номинальные токи выключателей снижаются на 10% в шкафах со степенью защиты IP21 и 20% в шкафах со степенью защиты IP54.

Условия эсплуатации:

  • высота установки над уровнем моря не более 1000 м;
  • окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

Структура условного обозначения

Пункты распределительные ПР85 и ПР88 соответствуют требованиям СТБ МЭК 60439-1-2007.

Шкафы напольного и навесного исполнения изготавливаются с расположением вводного выключателя:

  • в верхней части шкафа – при вводе проводок сверху и снизу;
  • в нижней части – по требованию заказчика.

Управление вводными выключателями производится ручным механическим приводом, рукоятка которого устанавливается на двери шкафа. Конструкция шкафов обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливают сальники, количество и диаметры которых указывает потребитель.

Допускается:

  • ввод и вывод кабелей с резиновой или пластмассовой изоляцией, а для шкафов с номинальным током 550А также с бумажной изоляцией;
  • ввод и вывод проводов в трубах.

Максимальные сечения жил проводов или кабелей, присоединяемых без наконечников под один зажим автоматических выключателей, принимаются по таблице 2.

Таблица 2

Номинальный ток автоматических выключателей, А Сечение жил, мм2
63 25
100 50
250 95
400 120
630 150

Допускается присоединение к зажимам главных шин внешних проводников сечением, мм2:

  • при Iн шкафа до 225А – 2х120;
  • при Iн шкафа до 360А – 3х120;
  • при Iн шкафа до 550А – 4х120.

Пункты распределительные имеют изолированную нулевую (N) и связанную с корпусом защитную(PE) шины, укомплектованные контактными зажимами. Нулевая шина рассчитана на ток, равный номинальному току шкафа.

Формулировка заказа

При заказе необходимо указать тип ПР85 и ПР88 в соответствии со структурой условного обозначения, количество и тип встраиваемых автоматических выключателей, номинальные токи тепловых и электромагнитных максимальных расцепителей тока, количество сальников, тип и сечение отходящих кабелей или диаметр отверстий под вводы кабеля.

При отсутствии в заказе сведений о количестве и диаметре сальников или отверстий под вводы кабеля шкафы поставляются без сальников и отверстий.

Aliquam pulvinar orci ut nisl imperdiet
Рис. 1 Навесное исполнение

Таблица 3

Размеры, мм H Размеры, мм L Масса, кг (не более)
400 400 20
600 400 35
600 600 50
800 600 65
1000 600 73
1200 600 91
Aliquam pulvinar orci ut nisl imperdiet
Рис. 2 Напольное исполнение

Таблица 4

Размеры, мм H Размеры, мм L Масса, кг (не более)
1600 650 75
1800 800 95
Aliquam pulvinar orci ut nisl imperdiet
Рис. 3 Утопленное исполнение

Таблица 5

Размеры, мм H Размеры, мм L Масса, кг (не более)
400 400 14
600 400 29
600 600 44
800 600 59
1000 600 67
1200 600 85
Aliquam pulvinar orci ut nisl imperdiet

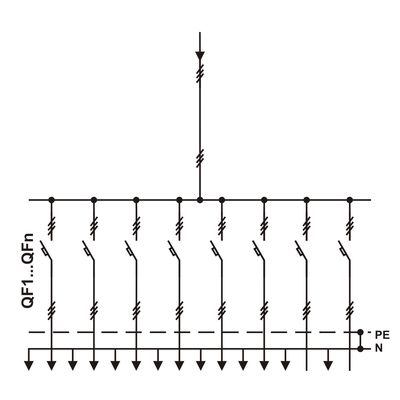

Рис. 4
Aliquam pulvinar orci ut nisl imperdiet

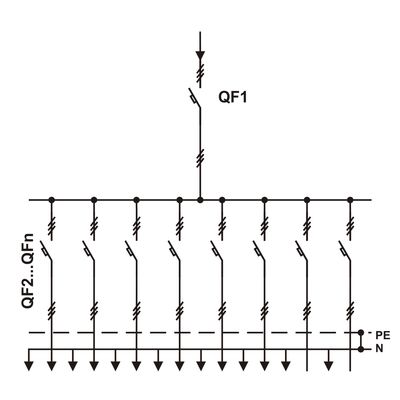

Рис. 5
