Ящики управления серии Я5000 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором. Основное применение: для одиночных приводов с местным или дистанционным управлением.
Ящики Я5000 соответствуют требованиям ТУ РБ 100953229.001-2002
Ящики имеют металлическую оболочку, приспособленную для крепления к стене. Степень защиты IP21 по ГОСТ 14254-96.
Ящики имеют изолированную нулевую (N) и связанную с корпусом защитную (PE) шины, укомплектованные контактными зажимами.

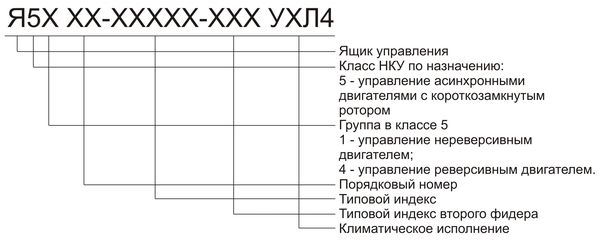

Структура условного обозначения
Условия эсплуатации:
- высота установки над уровнем моря не более 1000 м;
- окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Таблица 1. Габаритные размеры для навесного исполнения.
| Размеры, мм | Масса, кг (не более) | |
|---|---|---|
| H | L | |
| 400 | 400 | 20 |
| 600 | 400 | 35 |
Таблица 2. Габаритный размеры для утопленного исполнения.
| Размеры, мм | Масса, кг (не более) | |
|---|---|---|
| H | L | |
| 400 | 400 | 14 |
| 600 | 400 | 29 |
